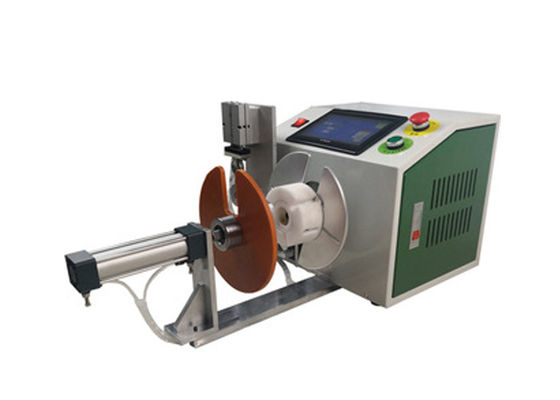

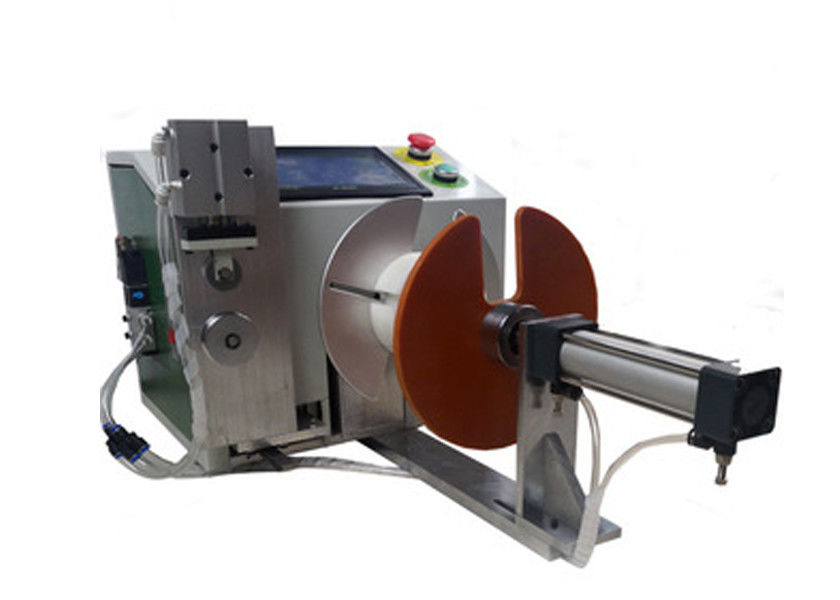

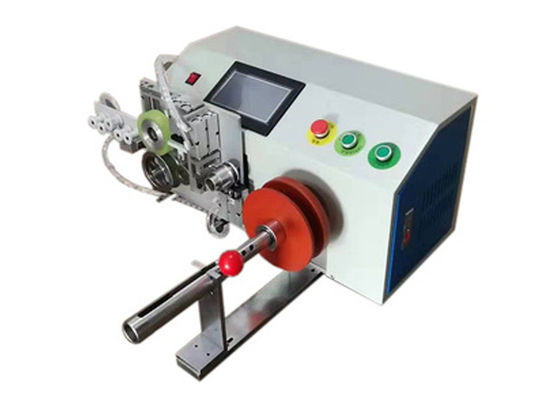

주문 제작된 50 - 자동 와인딩기 권취 장비를 간격을 둔 200 밀리미터

자동 와인딩기 권상기 와인딩 기계 장비는 맞춤화될 수 있습니다

반자동 와인딩과 결합장비의 배경 기술 :

와이어 인더스트리는 대단히 노동 집약적이고 노동 집약적입니다 ; 교류 & 직류 와이어는 일반적으로 손으로 감길 필요가 있고 극단적으로 비능률적인 유대와 동점이 되었고, 다량의 인적 자원을 차지합니다.

실용 신안의 목적은 단순하고 효율적 반자동 도선 뭉치와 결합장비를 제공하는 것입니다, 자동적으로 어느 것이 번들 안으로 와이어를 감고 자동적으로 결속대를 구길 수 있습니까. 실용 신안은 프레임 성분, 권취 성분, 클램핑 부품, 피딩하는 성분, 와이어 이동 성분, 비꼬는 성분과 맨-머신 인터페이스 패널로 구성됩니다. 프레임 성분에, 전기 제어를 위한 약간의 전기 부품과 제어 라인이 있습니다. 프레임 성분에, 꾸불꾸불한 기둥과 클램핑 홈이 턴테이블에 설치하는 권취 성분, 클램핑 부품, 피딩하는 성분, 와이어 이동 성분, 비꼬는 성분과 맨-머신 인터페이스 패널이 있습니다 ; 클램핑 집회는 클램핑 슬라이더위에 고정되고 클램핑 미끄럼 테이블에 설치된 클램핑 인장 롤러를 구비합니다 ; 피딩 어셈블리는 벨트 공급 휠과 벨트가 나이프를 줄이면서 제공되며, 그것이 피딩하는 미끄럼 테이블에 설치됩니다 ; 벨트 클램핑 공기 갈고리 발톱은 피딩하는 미끄럼 테이블 앞에 배열되고 벨트 로울러가 피딩하는 미끄럼 테이블의 뒤에 배열됩니다 ; 와이어 이동성 조립체는 Z축 미끄럼 테이블위에 고정된 기계적 공기 갈고리 발톱의 이중 페어가 있습니다 그리고 X-축과 Y-축의 합병된 미끄럼 테이블에 설치했습니다 권선 어셈블리와 피딩 그룹을 구비합니다 ; 휘어진 와이어 조립체는 Z축 미끄럼 테이블위에 고정되고 번역 미끄럼 테이블에 설치되는 회전 축과 꼬인 와이어 공중 갈고리 발톱을 갖추고 있습니다. 장비의 프레임 어셈블리는 구조, 편리한 사용중이, 교대 권선 작업과 고효율에 단순한 권선 어셈블리, 클램핑 집회, 피딩 어셈블리, 이동성 조립체, 회전 집회와 맨-머신 인터페이스 패널을 갖추고 있습니다 ; 제어 양상에서, PLC 프로그램 논리 제어기는 단순 작동 인터페이스, 일반적 프로그래밍과 단순한 유지를 가지고 있는 제어를 위해 채택됩니다. 그것은 단지 이색 프로그램에 따라 설정될 필요가 있습니다, 말하자면 그것이 다른 와이어를 감고 결합할 수 있습니다.

반자동 와인딩과 결합장비의 기능 특성

이 기계는 AC 전력 케이블, DC 전원 케이블, USB 데이터 케이블, 비디오 케이블, HDM 고화질 케이블과 다른 송전선에 적합합니다. 그것은 코팅된 철심과 번들로 뒤틀릴 수 있습니다. 그것은 또한 옷걸이, 등과 같은 다른 산업에서 사용될 수 있습니다.

직원들은 단지 스레드의 끝을 고치고, 스레드를 감기 위해 발 스위치를 사용하고, 그리고 나서 그것을 꺼낼 필요가 있고 자동적으로 테이프를 결합하기 위해 그것을 구속력이 있는 입에 두었습니다. 단지 전체 과정은 4-5 초 걸립니다. 기계는 와이어의 길이와 코일의 번호에서 설정하고, 출력을 계산할 수 있습니다. 이 기계는 작동하도록 쉬운 매개변수 설정을 위해 피엘씨 프로그램 통제, 텍스트 디스플레이를 채택합니다. 그것은 직원들의 피로 강도를 감소시키고 작업 효율과 저장 제휴를 향상시킬 수 있습니다.

반자동 와인딩과 결합장비의 기술적인 매개 변수

모형을 만드세요 : kar-120p 반자동 와인딩과 결합장비

제휴의 길이 : 80-140mm

스트랩 지름 : 10-30mm

스트래핑 속도 : 1/2

꾸불꾸불한 간격 : 50-200 밀리미터

권취 속도 : 조정할 수 있는 1-10

전원 공급기 : ac220v50 / 60Hz

기계 사이즈 : 700 × 550 × 400 밀리미터

중량 : 45 킬로그램
